Acceuil > Electricité > Ohm & puissance
Exercices corrigés
Lois d’Ohm et calcul de la puissance
-
Rappel cours.
Avant de commencer les trois exercices, profitez d’un petit rappel des points clés pour mieux réussir.
Loi d’Ohm
Si on adopte la convention récepteur, la loi d’Ohm s’écrit :
U=R.I
avec : U en V ; I en A ; R en Ω (ohms)
Calcul de puissance
L’expression de calcul de la puissance s’ecrit :
P=U.I
avec : U en V ; I en A ; P en W (Watt)
Envie d’aller plus loin ? Découvrez le cours complet en cliquant ici.
-
Exercices corrigés.
Vous trouverez par la suite 3 exercices corrigés sur la loi d’Ohm et le calcul de la puissance électrique pour améliorer votre niveau en électricité.
-
Exercice N° 1 (Simple)
Deux Resistance R1 et R2 sont branché en série.
1. Quel est la valeur de la tension au bornes de R1.
2. Calculer la valeur du courant I1.
3. Quel est la valeur de la tension au bornes de R2.
4. Calculer la valeur du courant I2.
5. Calculer la valeur de l’intensité I.
6. Calculer Req en utilisant la loi d’Ohm
-

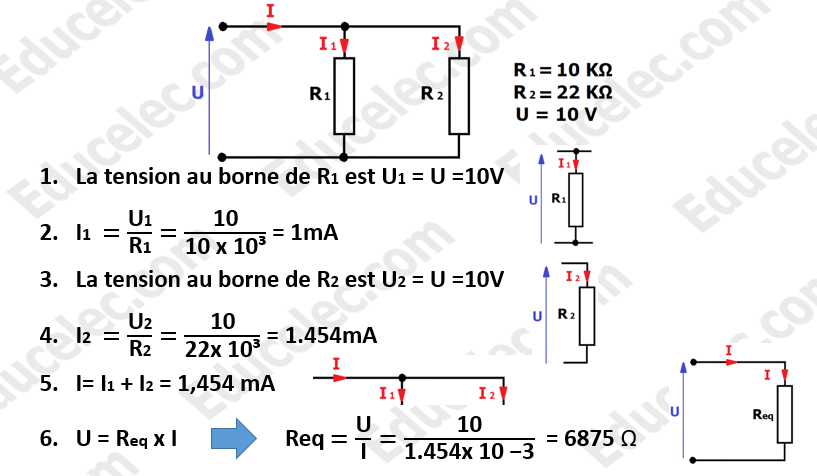

Solutions Exercice N° 1
-
Exercice N° 2 (Moyenne)
Deux Resistance R1 et R2 sont branché en série.
1. Calculer la valeur de la tension U1.
2. Calculer la valeur de la tension U2.
3. Calculer la valeur de la tension U.
4. Calculer Req en utilisant la loi d’Ohm.
-
Solutions Exercice N° 2
-
Exercice N° 3 (moyenne +)
Soit le circuit suivant:
On donne R1=15 Ω, R2=30Ω, R3=40Ω, R4=20Ω, R5=35Ω et U=100V
1. En déduire la résistance équivalente Req .
2. Calculer les intensités I, I1, I2, I3 et I4.
3. Calculer la puissance de chaque résistance et la puissance totale du circuit .
-
Solutions Exercice N° 3
Pour aller plus loin dans votre apprentissage, téléchargez la série d’exercices au format PDF clic ici .
Vous pouvez également tester vos connaissances avec notre QCM sur la loi d’Ohm et le calcul de la puissance électrique pour évaluer votre niveau. Clic ici .
