• Exercice N° 1

On branche 2 résistances R1 et R2 en série.

1. Donner le schéma et l’expression de la résistance équivalente en série Re.

2. Calculer Re si R1 = R2 = R.

3. Calculer Re si R1 = 10Ω et R2 = 10KΩ. Que peut-on conclure si R1 est négligeable
devant R2 (R1 << R2).

Toucher pour afficher la solution



  • Exercice N° 2

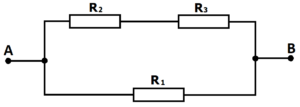

Considérons les 3 montages ci dessous, calculer la résistance équivalente entre A et B pour chaque circuit:

On donne:  R1=R2= 100 Ω;   R3=50Ω;    R4=R5= 150 Ω.

Toucher pour afficher la solution



kjsnoangownsrgqaknqreqlknrhlöwekflkj

  • Exercice N° 3

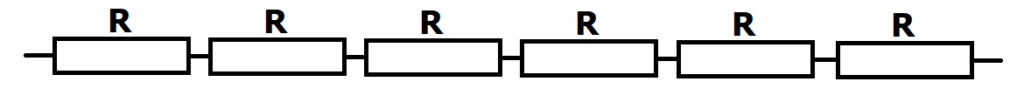

On dispose de 6 résistances identiques de 200 .
Comment faut-il les brancher pour obtenir une résistance équivalente de (faire un schéma):


1. Req
 = 1,2 k.
2. Req
 = 0,3 k.
3. Req
 = 150 .

Toucher pour afficher la solution



kjsnoangownsrgqaknqreqlknrhlöwekflkj

  • Exercice N° 3

 Déterminer la résistance équivalente RT du dipôle AD du réseau suivant en utilisant les règles de
conversion de réseaux.

On donne: R1 = 2 Ω; R2 = 4 Ω; R3 = 6 Ω; R4 = 5 Ω; R5 = 4 Ω;

Toucher pour afficher la solution
