Transistor bipolaire
-
Rappel cours.
Avant de commencer les exercices, profitez d’un petit rappel des points clés pour mieux réussir.

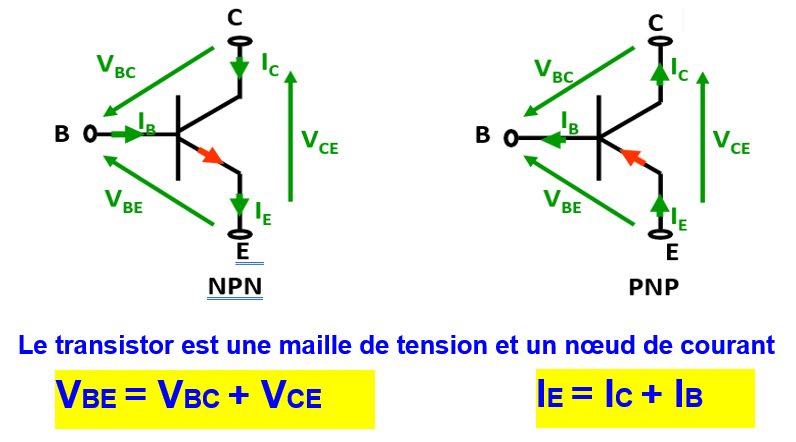

Convention de signe du transistor

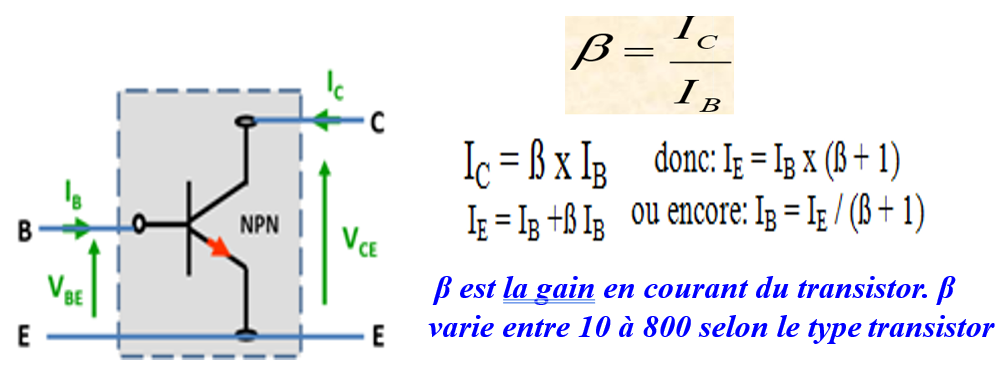

Gain en courant du Transistor
-
Exercices corrigés.
Vous trouverez par la suite 3 exercices corrigés sur la loi d’Ohm et le calcul de la puissance électrique pour améliorer votre niveau en électricité.
-
Exercice N° 1 (Facile)
Soit le circuits suivant:
On donne: β= 100; Vbe=0,7 V; Vcc= 15V
1. Calculer : IB; Ic; URc; Vce; et Ie.
2. Pour une variation de β de 10%. Calculer Ie.
-
Solutions Exercice N° 1
educelec
-
Exercice N° 2 (Facile +)
Soit les circuits suivants:
On donne: β= 100; Vbe=0,7 V; Vcc= 15V
1. Calculer : Ie; Ic; Ve; Vc; Vce; et Vb.
2. Pour β’=110 de 10%. Calculer Ie’ et Ve’.
-
Solutions Exercice N° 2
